Biegeservice

Rohrbiegen/Profilbiegen – Metall nach Ihren Wünschen formen

Metall ganz nach Ihren Vorstellungen formen: Das ist möglich durch Profilbiegen, ein Verfahren im Metallbau, das höchste Präzision erfordert.

Wir biegen Walzprofile aus Baustahl und Hohlprofile nach Ihren Vorgaben: Stahlträger, Rohre, Schweifbögen. Gern stehen wir Ihnen auch für die Problemlösung komplizierter Biegearbeiten zur Seite.

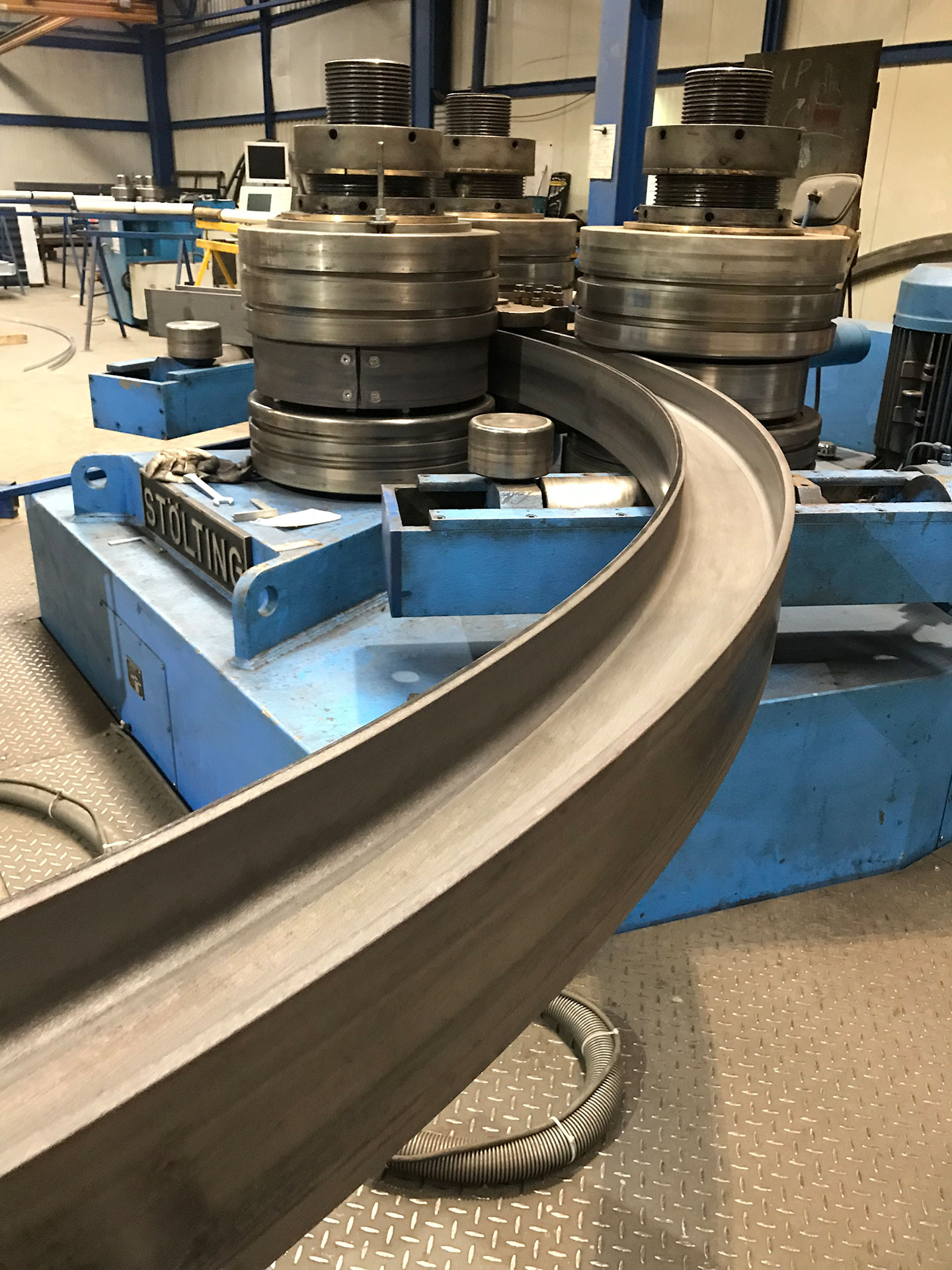

Das Biegen von Standard-Walzprofilen ist bei uns bis zu einer Dimension von z.B. IPE 450 (über die „schwache Achse“) oder HEB 180 (über die „starke Achse“) möglich.

Flachstähle können bis zu einer Dimension vom 300 x 60 gewalzt werden.

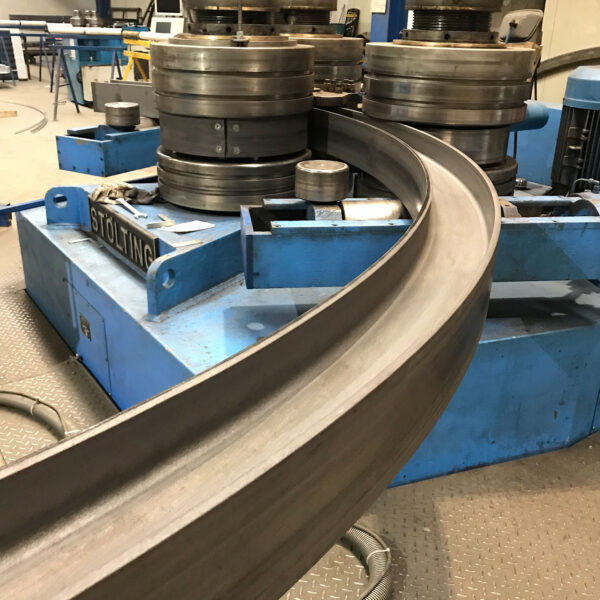

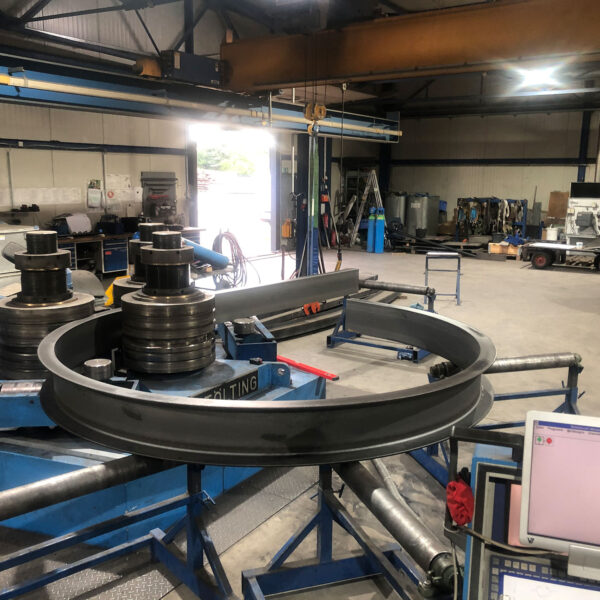

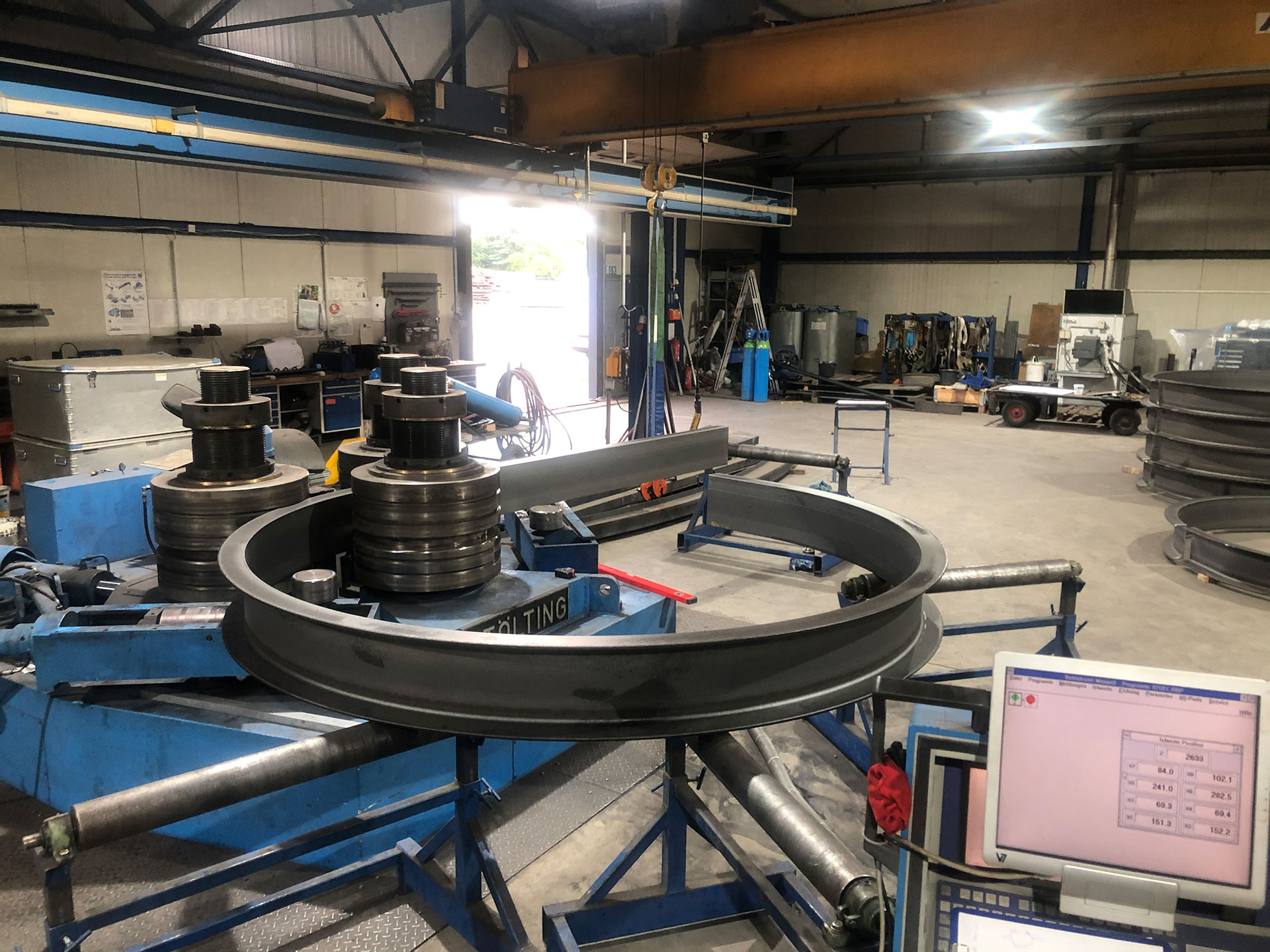

Zum Biegen von größeren Profilquerschnitten und Trägern steht uns die Biegemaschine Stöting RBH 160 mit CNC-Steuerung zur Verfügung.

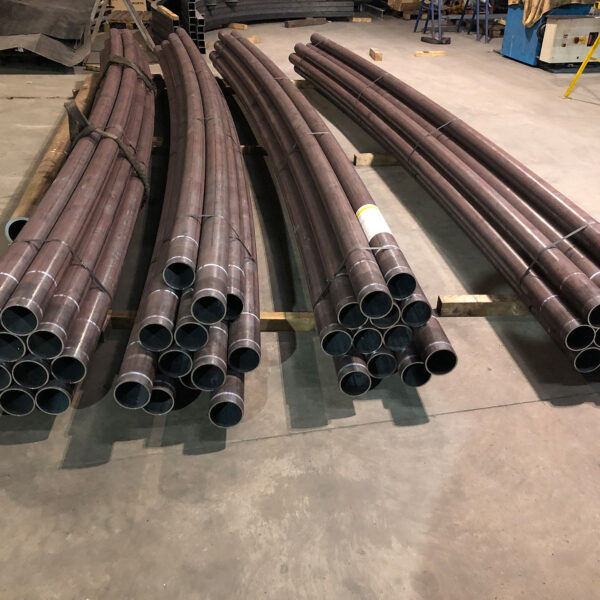

Rohrbiegen – Wir haben den Bogen raus.

Zum Biegen von Profilen und Rohren bis 168 mm Durchmesser ist die Biegemaschine Thoman RB 4 im Einsatz, die den Biegevorgang ebenfalls per CNC steuert und überwacht. Ein sauberer Übergang ist durch die An – und Auswalzfunktion unserer Maschine ein Kinderspiel. Durch die automatische Radienüberwachung ist nicht nur die Genauigkeit sondern auch die Biegegeschwindigkeit bei größeren Stückzahlen unschlagbar. Das ermöglicht uns einen erheblichen Preisvorteil für Sie.

Wir haben ständig verschiedene Rohr-Größen vorrätig. Sprechen Sie uns gerne an!

CNC („Computerized Numerical Control“) ist als Steuerungstechnik in unseren Maschinen unentbehrlich, um auch Werkstücke mit komplexen Formen herzustellen. Darum werden CNC-Programme ständig erweitert, modernisiert und an neue Herausforderungen angepasst. Ein Beispiel hierfür ist das Schweifbogenprogramm unserer Profilbiegemaschine welches das gleichmäßige Formen von Schweifbögen nach Kundenvorgabe ermöglicht.

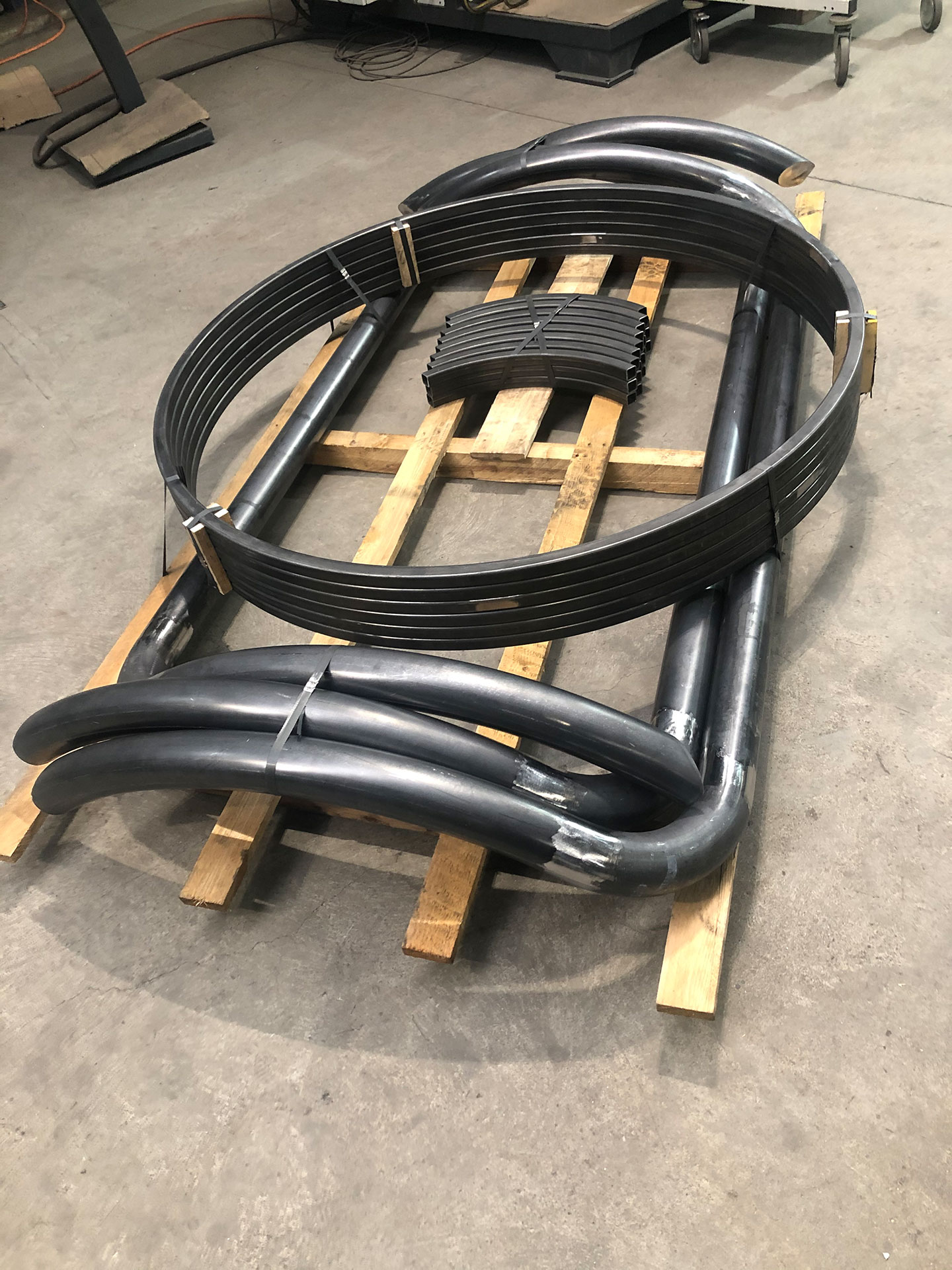

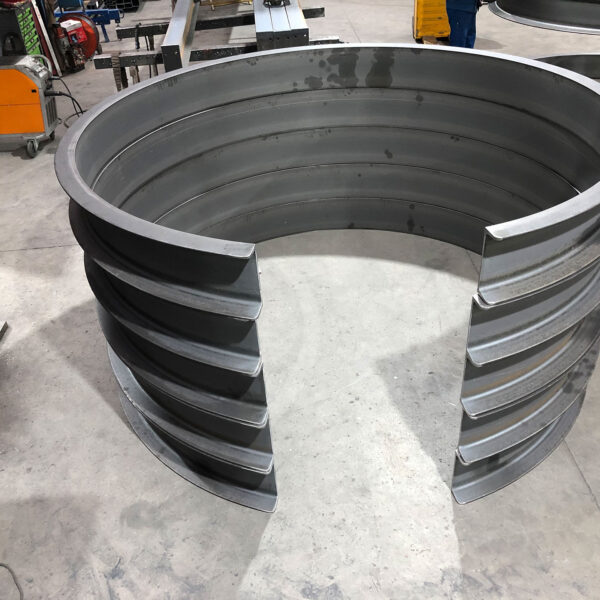

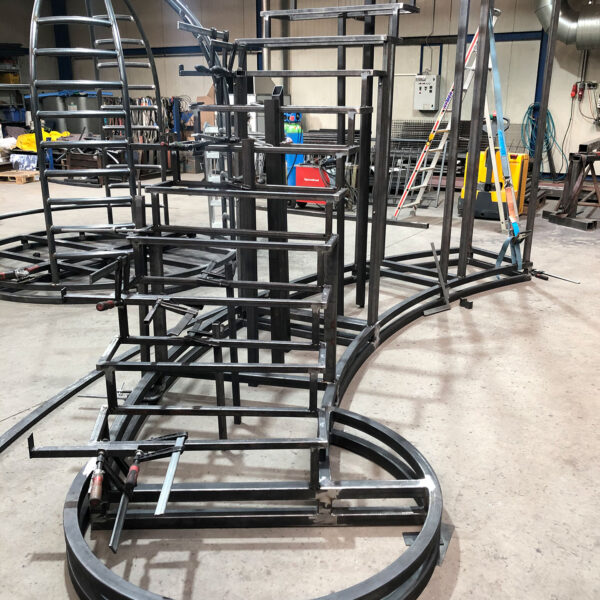

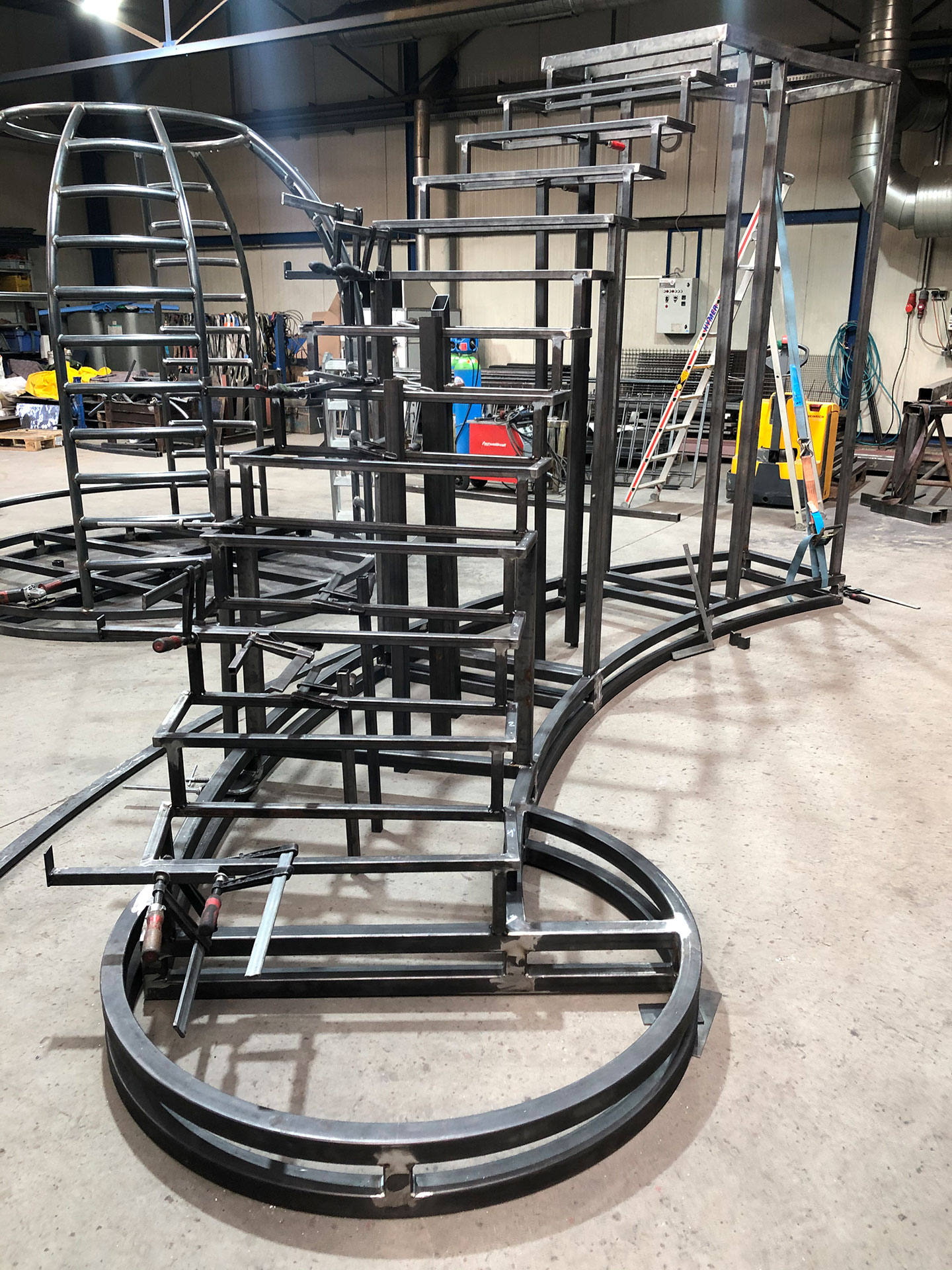

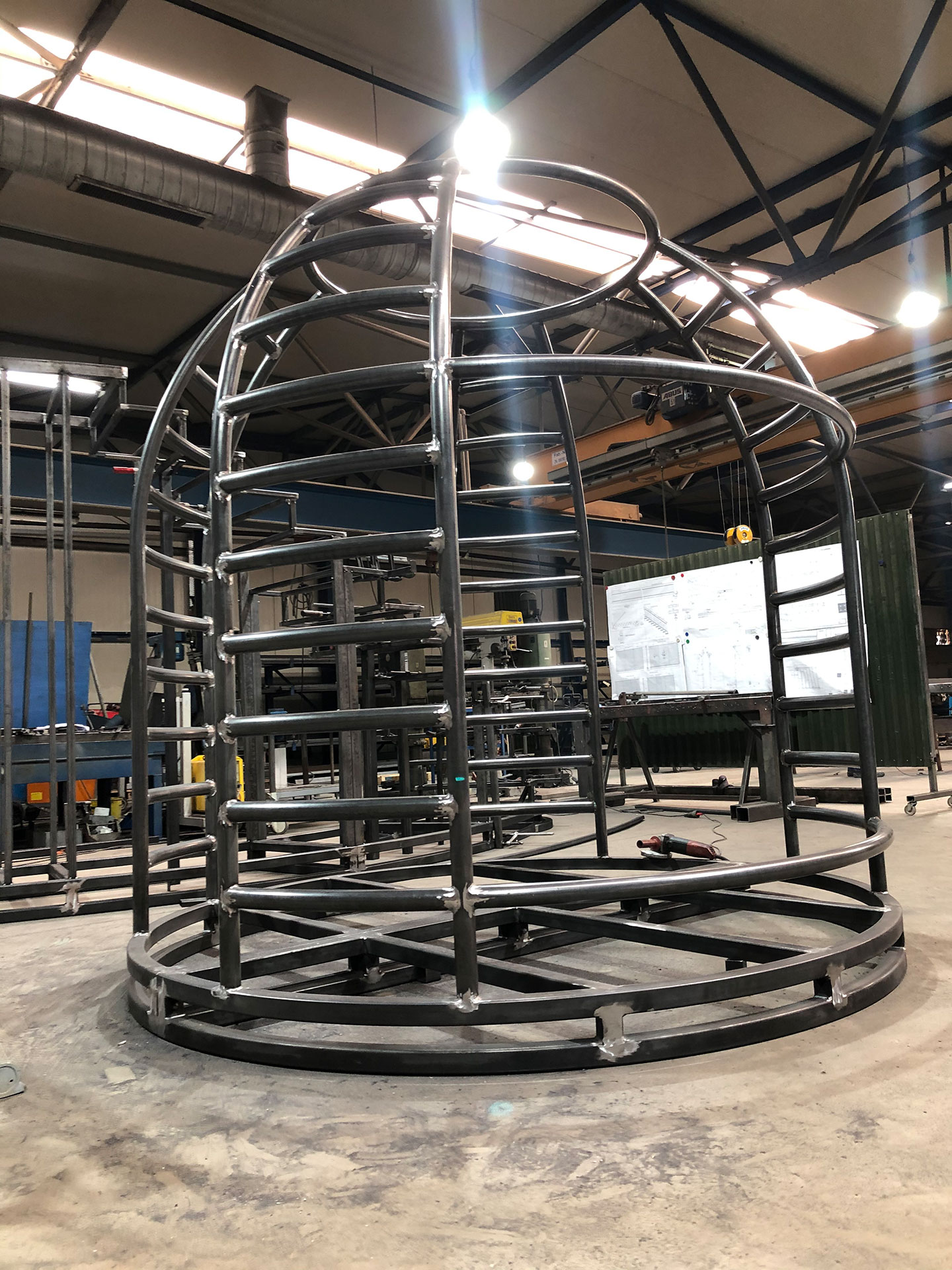

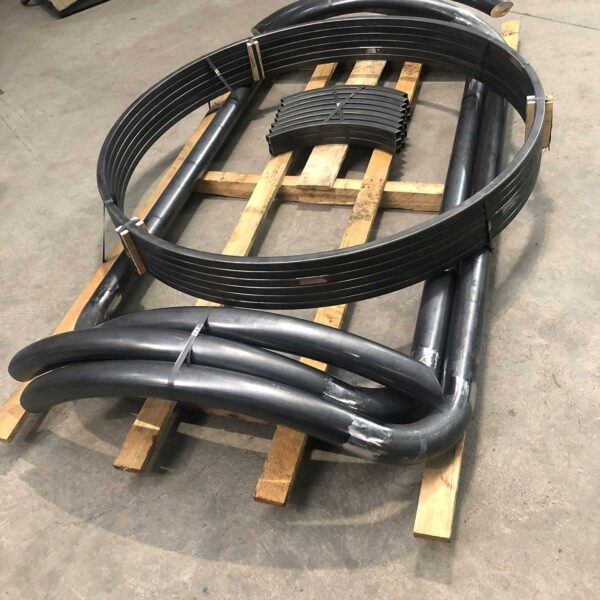

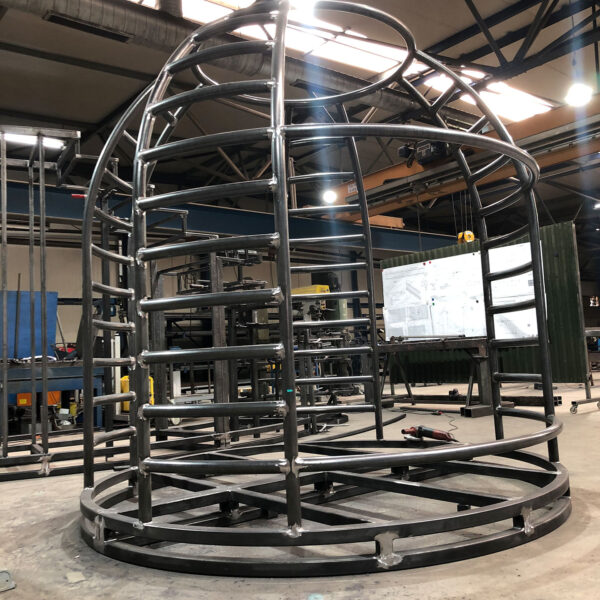

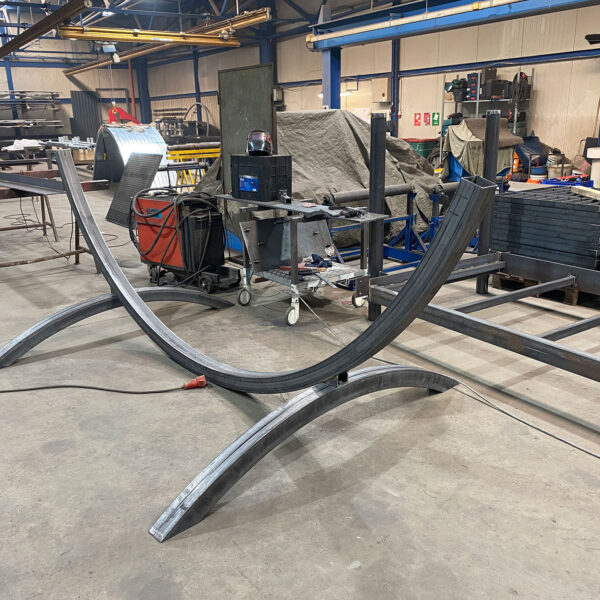

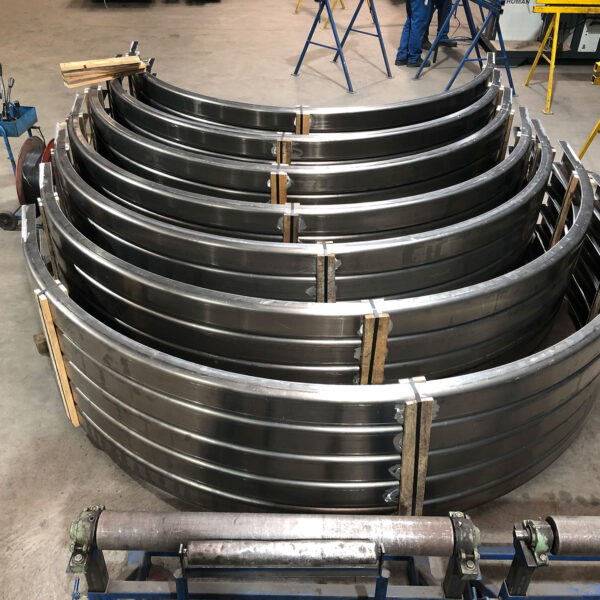

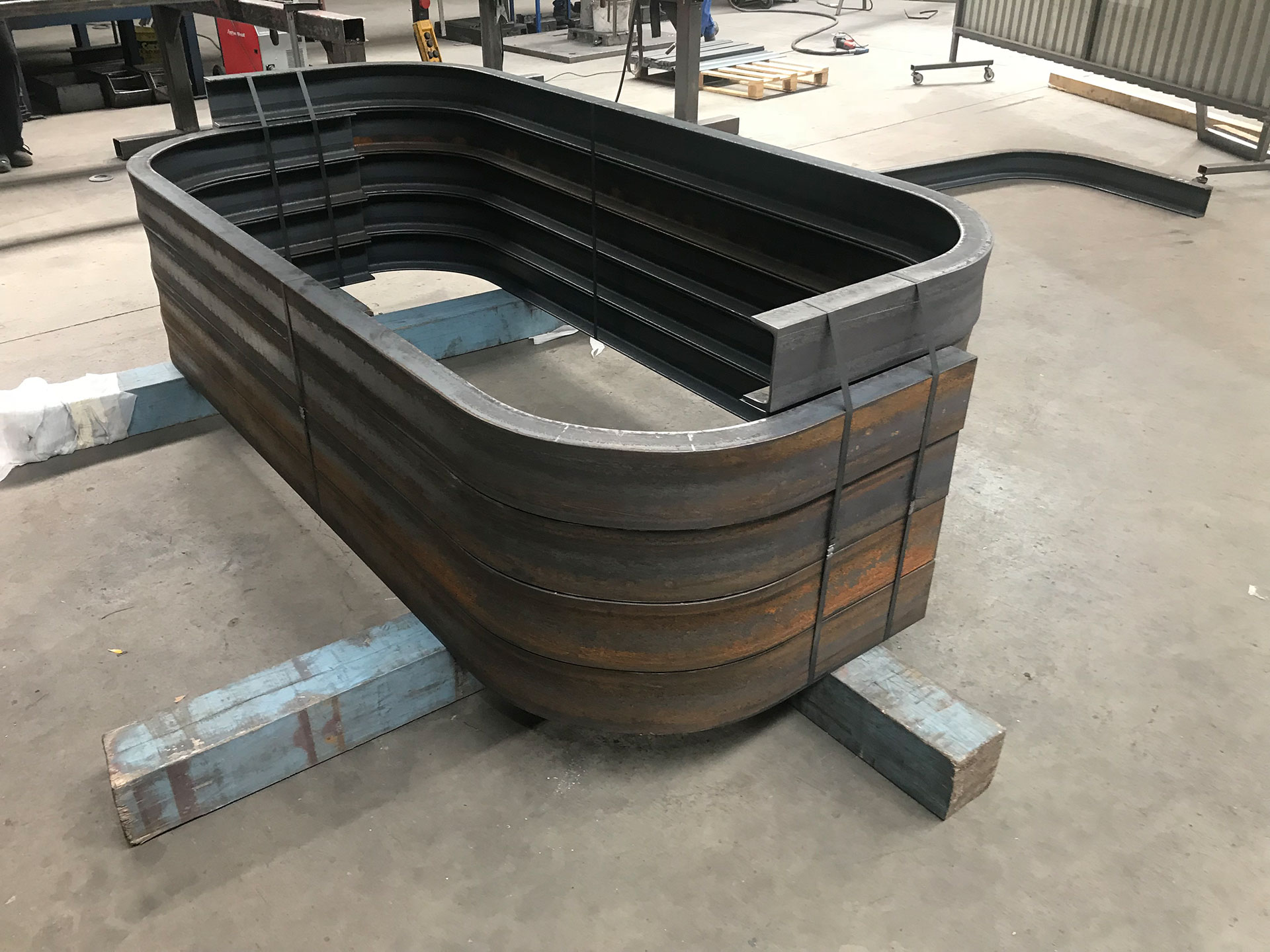

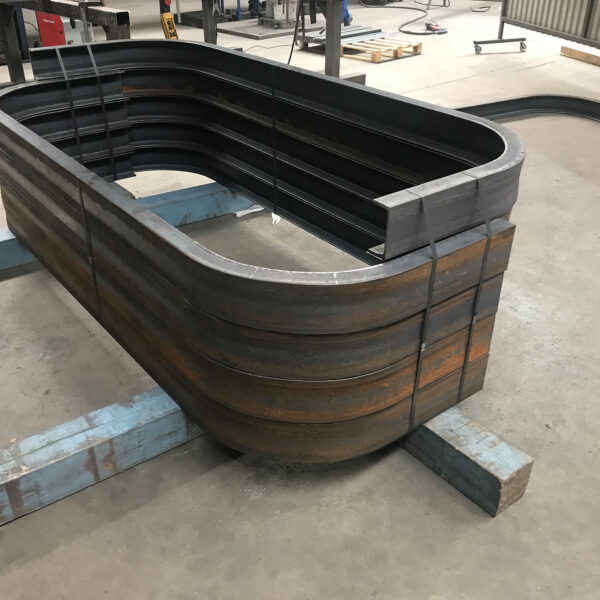

Hier sehen Sie verschiedene Profile gebogen und zum fertigen Produkt weiterbearbeitet.

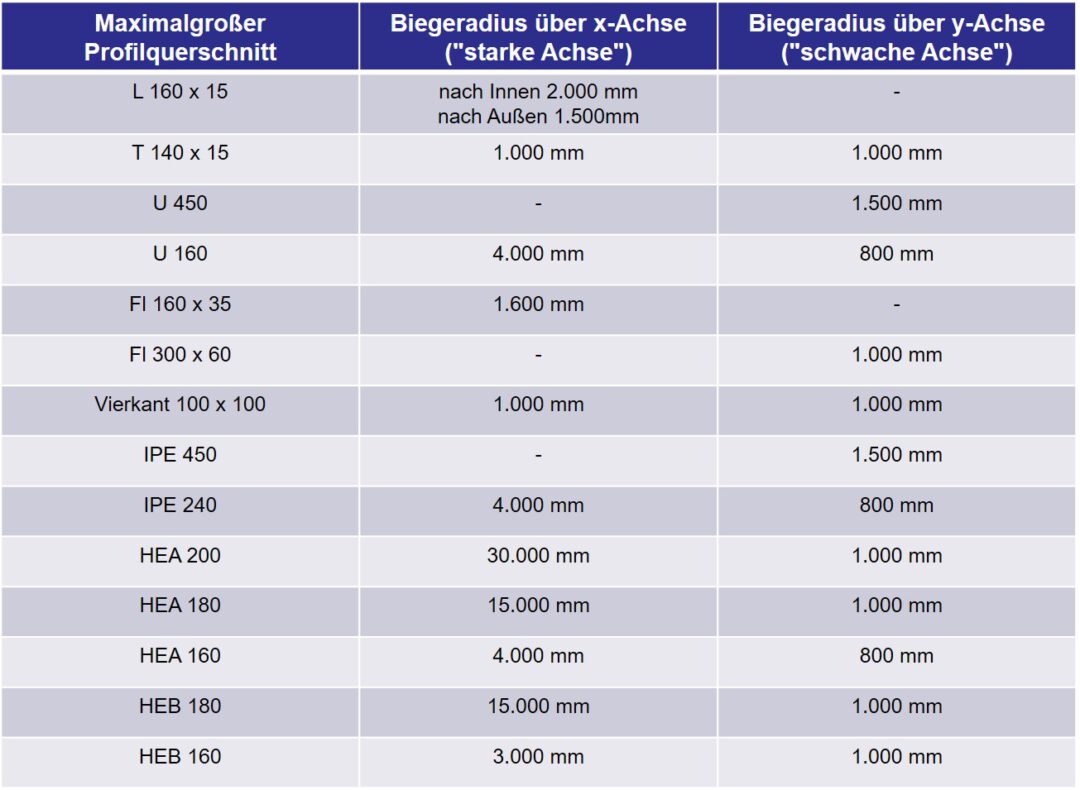

Biegen von Walzprofilen aus Baustahl

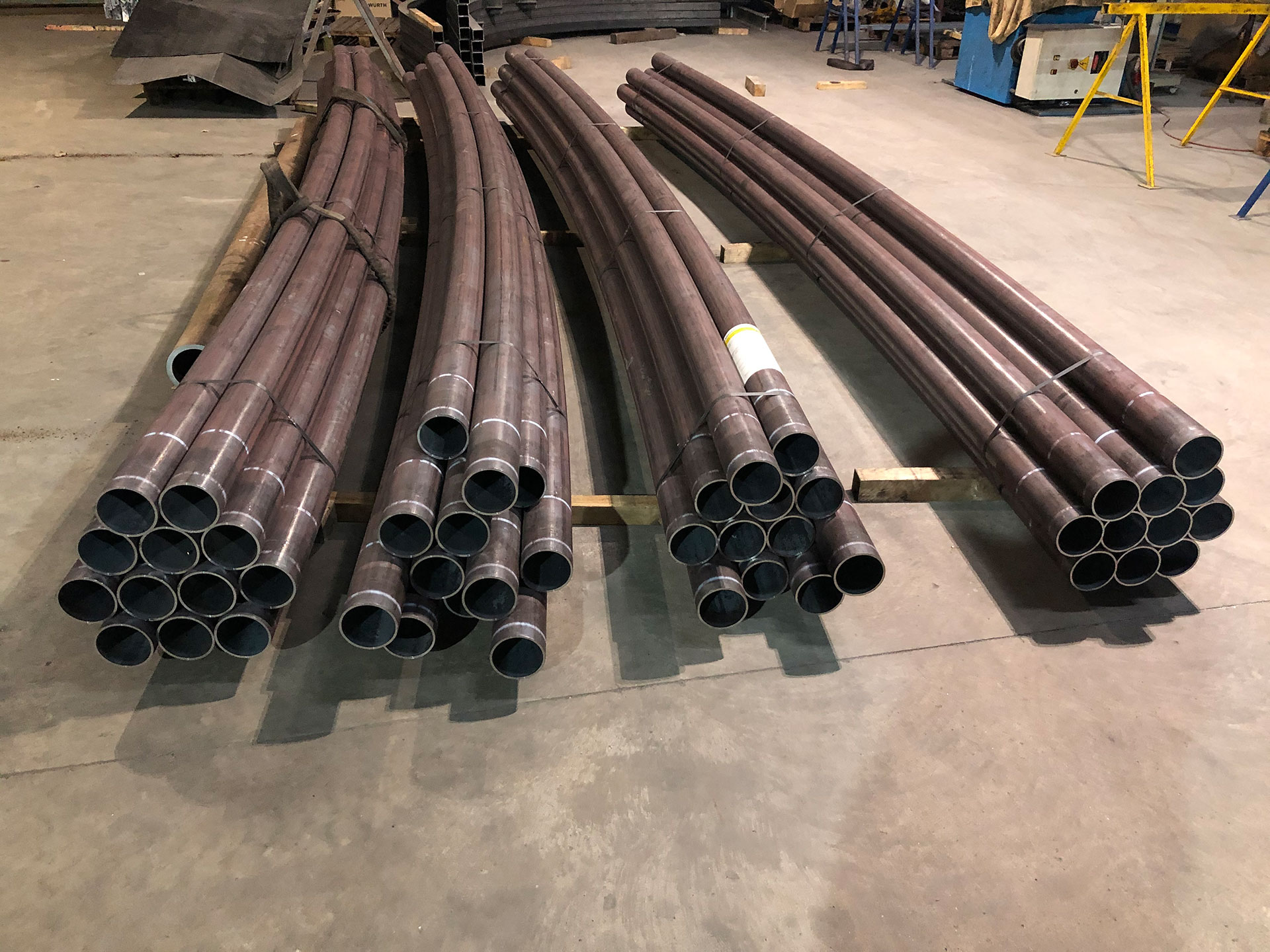

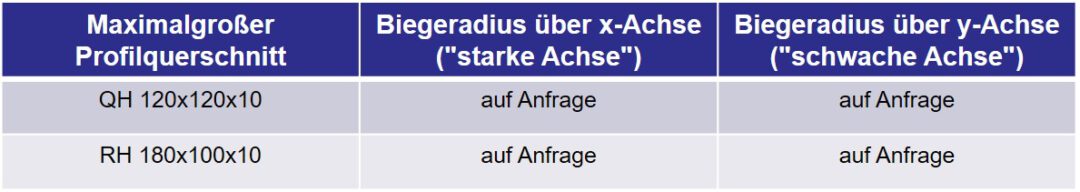

Biegen von Hohlprofilen

Weitere Profilquerschnitte und abweichende Radien auf Anfrage!

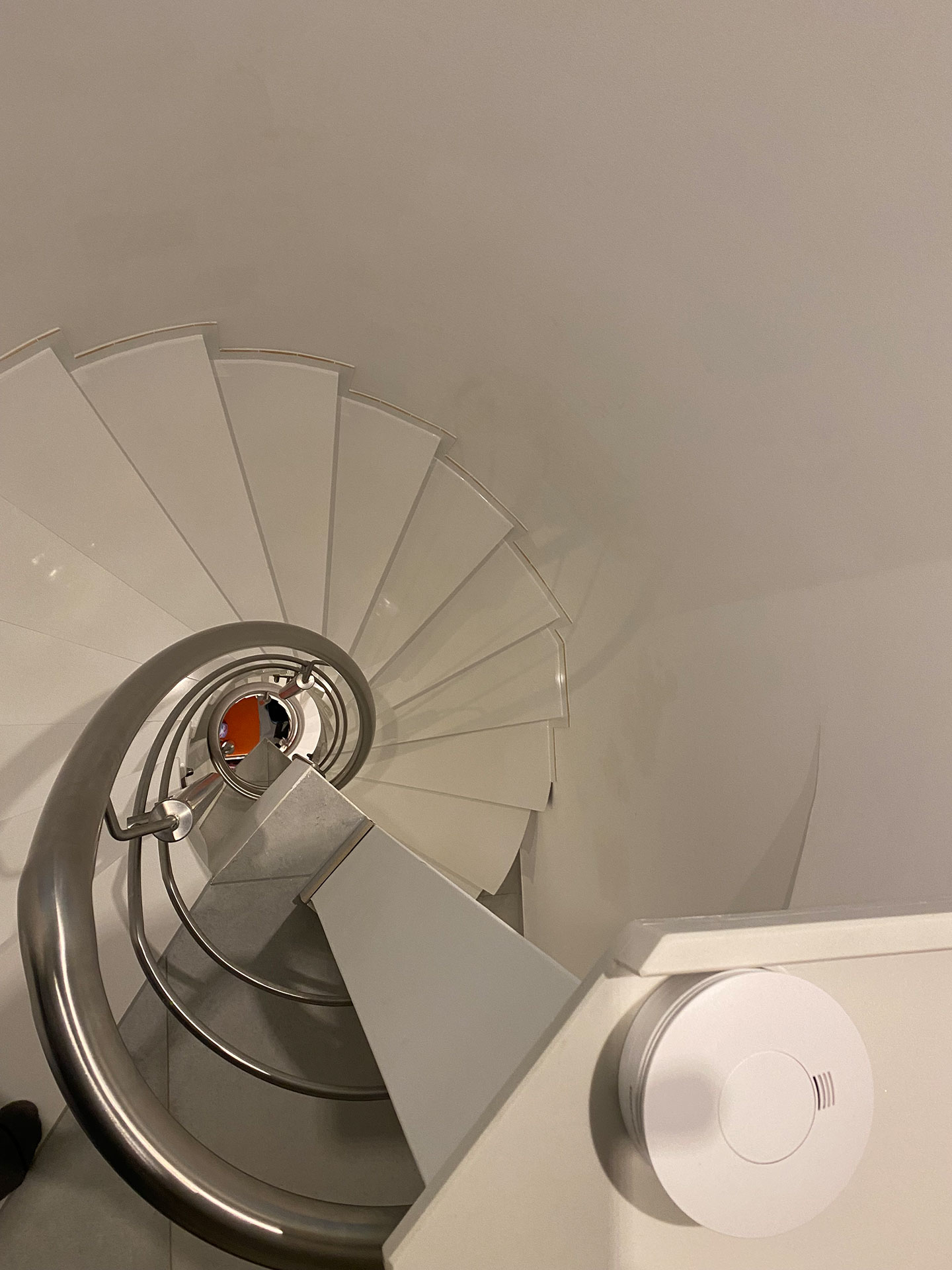

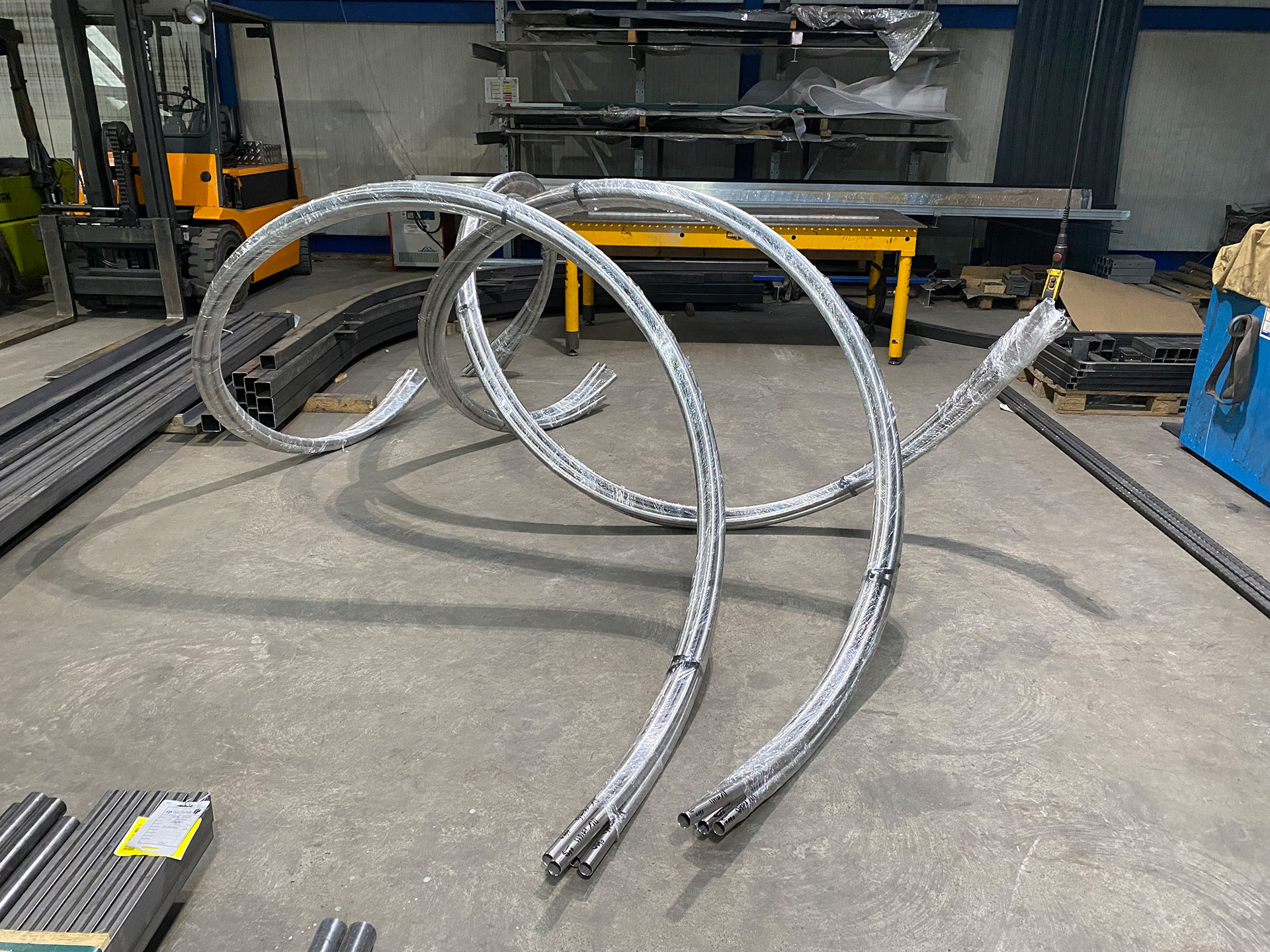

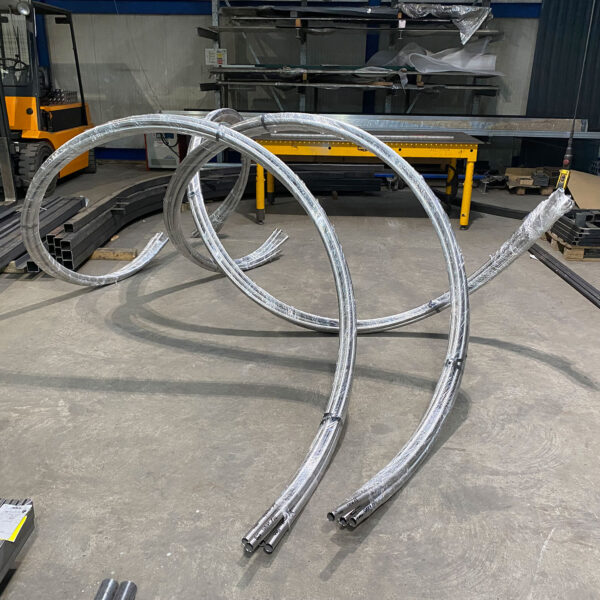

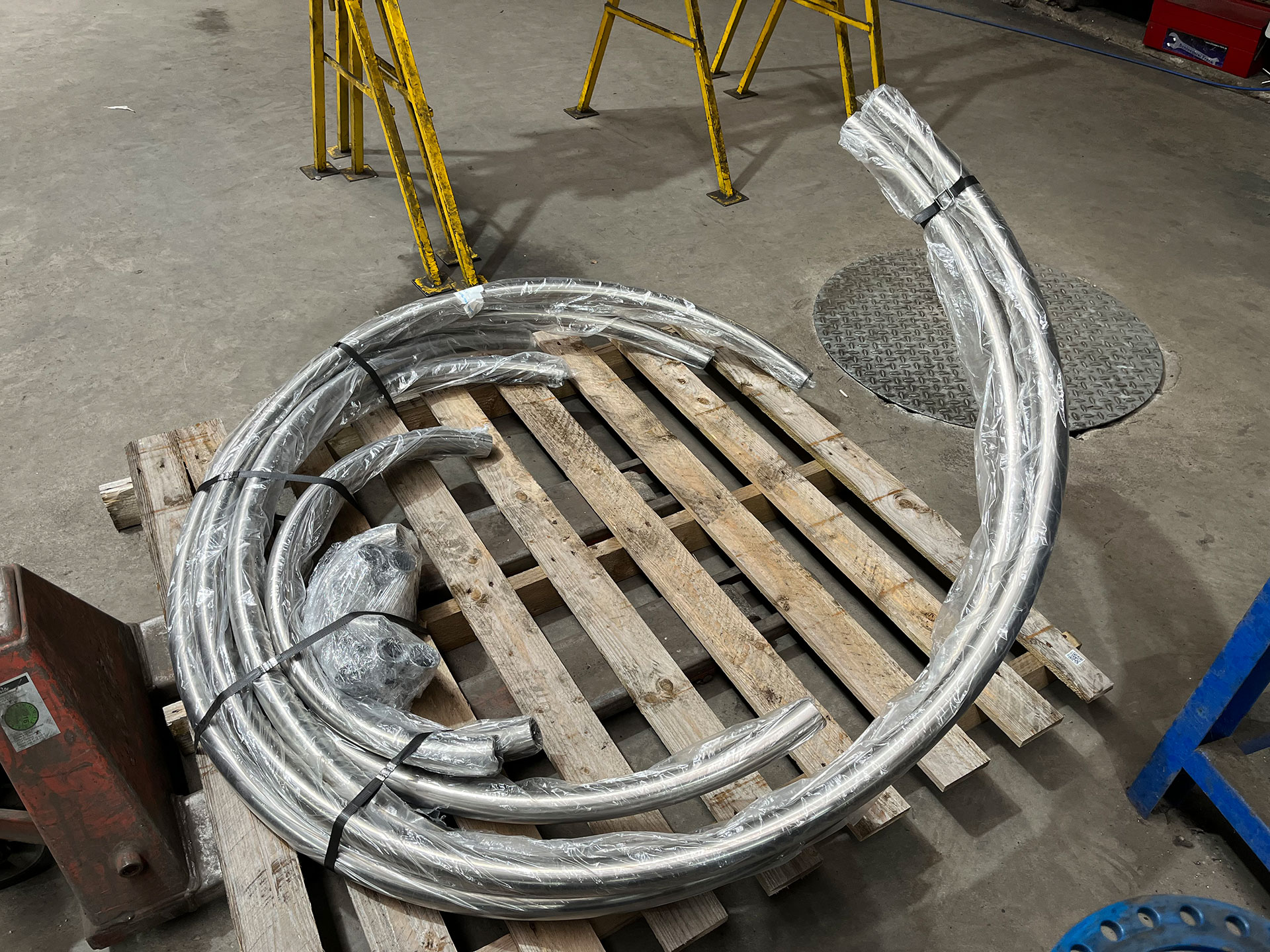

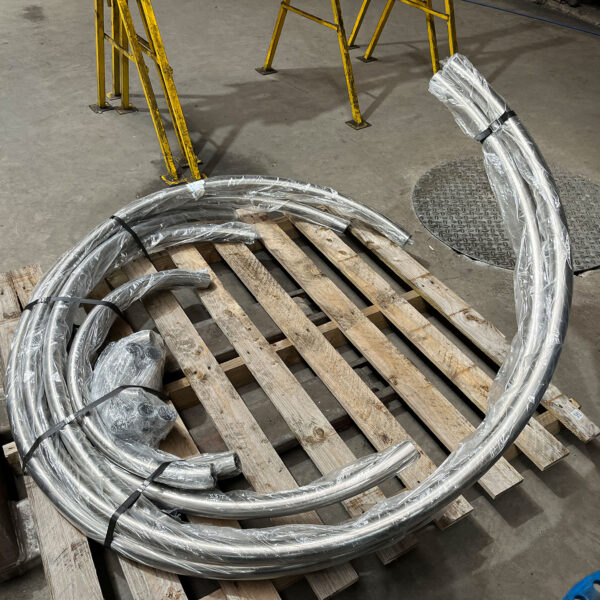

Wendelbiegen – Der perfekte Dreh

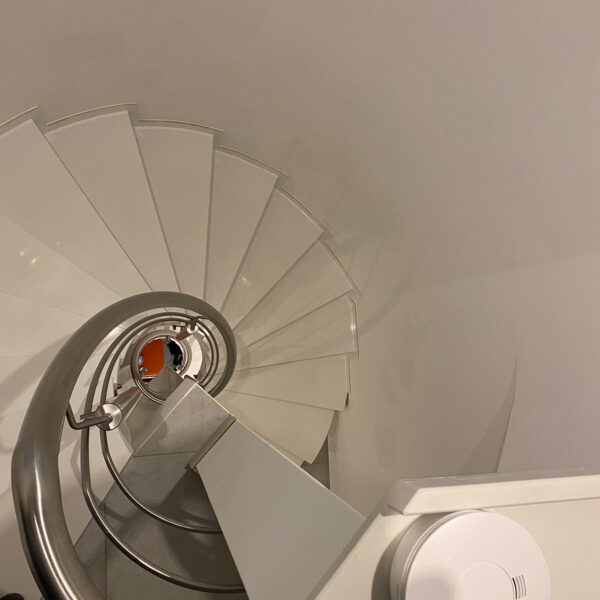

Für die Inneneinrichtung, im Anlagenbau oder als Kunstobjekt – gewendeltes Rohr hat viele Funktionen und Einsatzbereiche. Ausschlaggebend für die exakte Passform einer Rohrwendel sind der Biegeradius und die gleichmäßige Verdrehung des Rohres.

Bei uns wird das Wendeln präzise von modernsten Maschinen mit spezieller Messwerkzeuge und der notwendigen Berechnungs-programme ausgeführt.

*Kein Wendelbiegen möglich.

Weitere Rohrgrößen auf Anfrage!

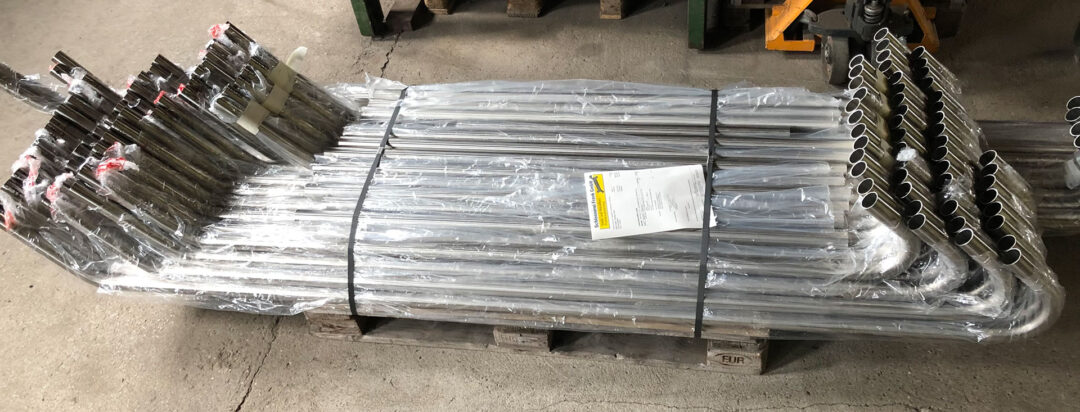

Dornbiegen – Computergestützte Biegewerkzeuge

Bei sehr engen Biegeradien kommt das Dornbiegen zum Einsatz. Dieses Verfahren eröffnet viele Möglichkeiten im Geländerbau, Rohrleitungsbau und im Bereich individueller Rohrdesigns. In der Schlosserei Frank GmbH stehen zum Dornbiegen zwei NC- und CNC-gesteuerte Biegezentren der Marke Thoman zur Verfügung.

CNC-Dornbiegen bei Rundrohren ist bei uns bis zu einem Durchmesser von 60 mm (bei 3,2 mm Wandung) möglich. Die Aufschublänge beträgt 5,5 m.

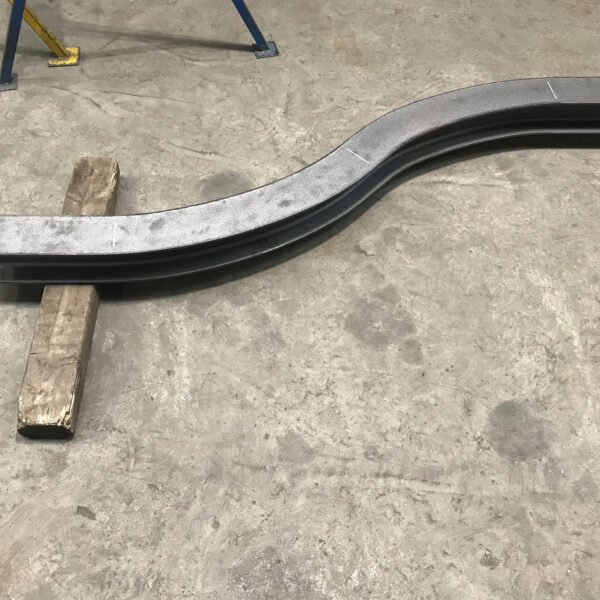

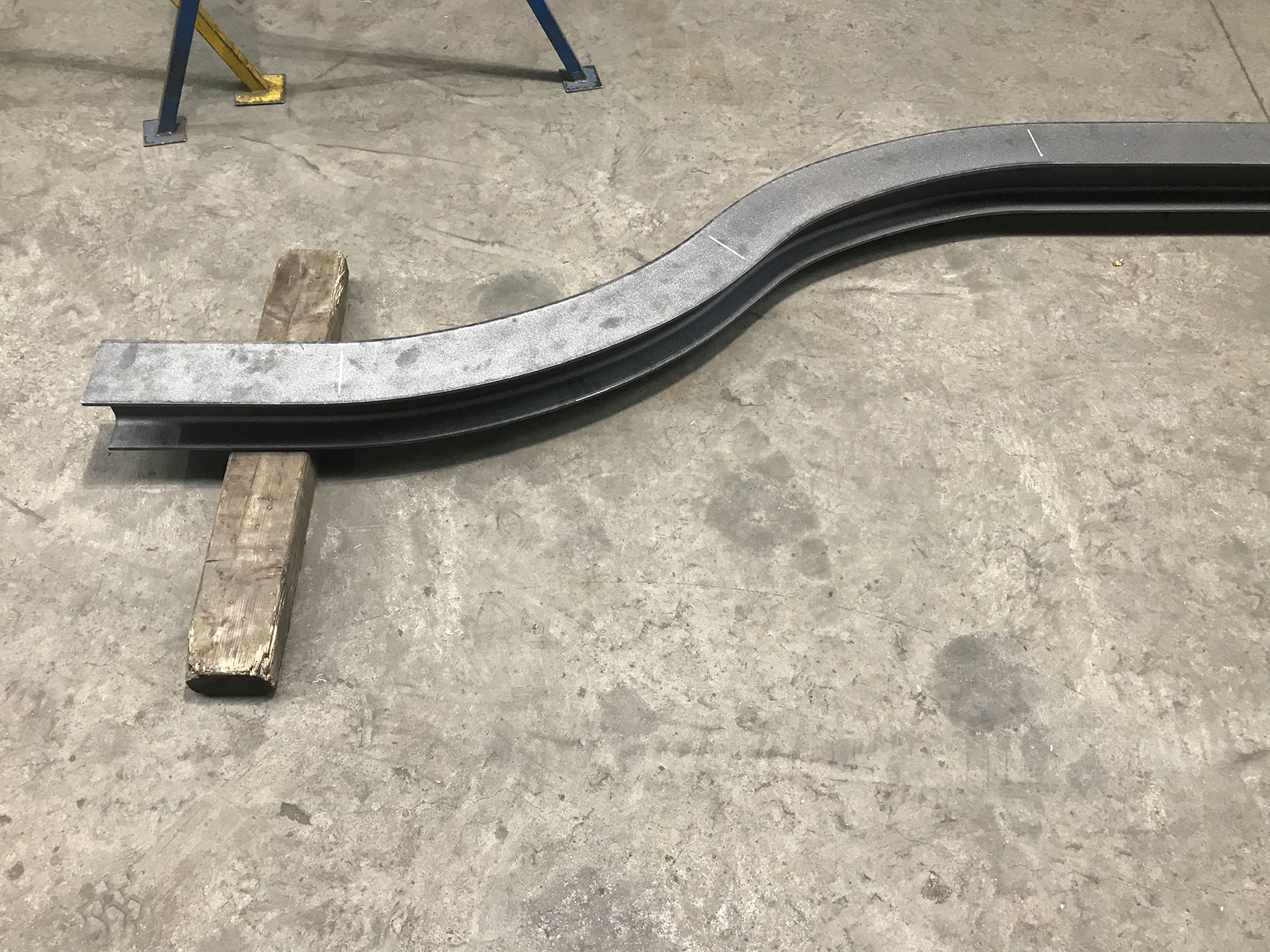

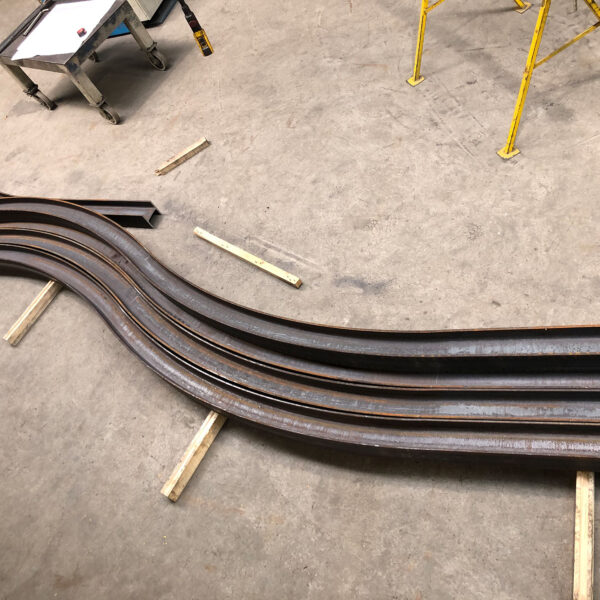

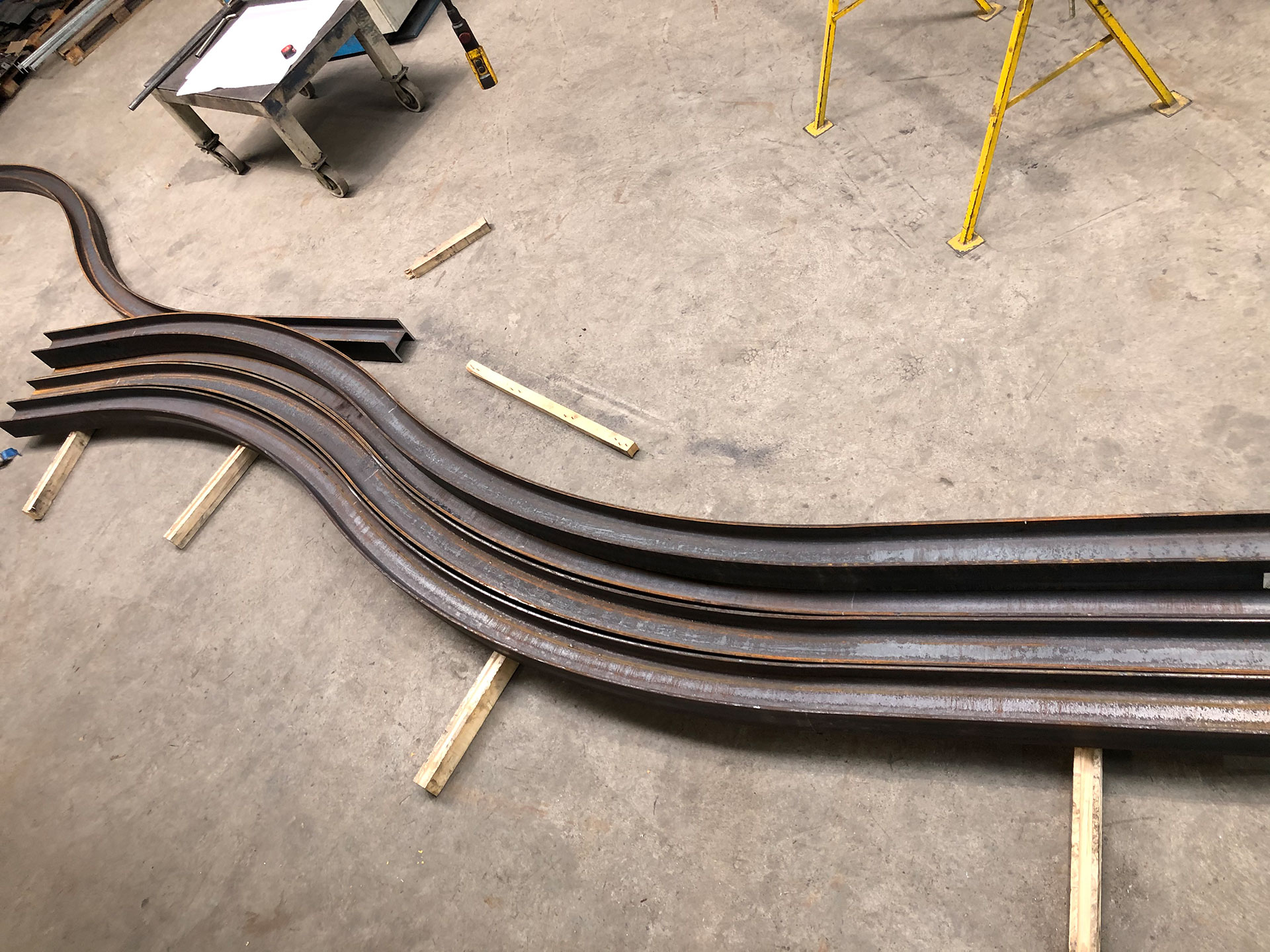

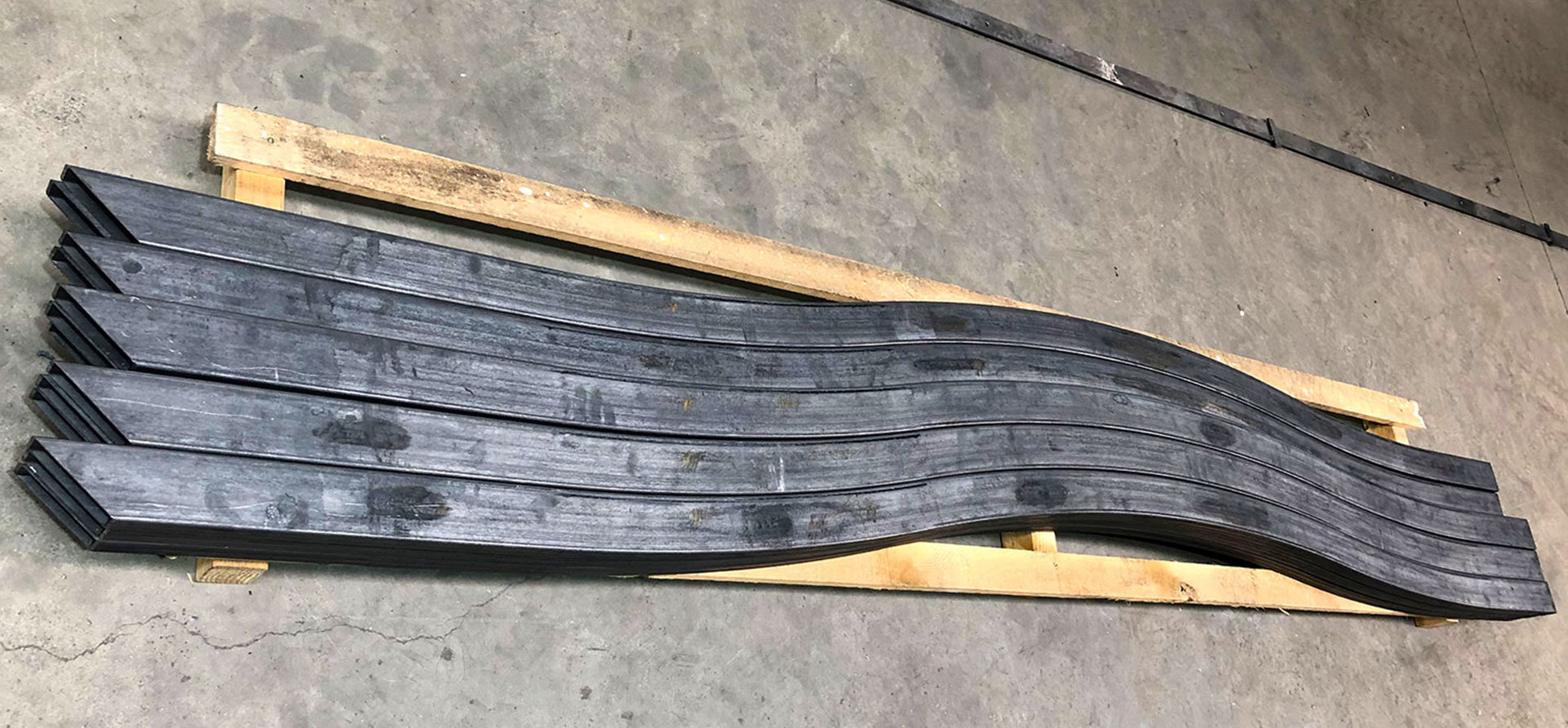

Schweifbogenbiegen – Makellose Rundungen in Metall

Mit dem „Schweifbogenprogramm“ unserer Profilbiegemaschine fertigen wir Schweifbögen in Perfektion. Klein- und Großserien mit absolut gleichmäßig und einheitlich geformten Profilen. Egal ob Schweifbögen für den Tor- und Zaunbau oder für gestalterisch ansprechende Überdachungen. Auf diese Weise können wir diversen Profilquerschnitten den richtigen Schwung geben.

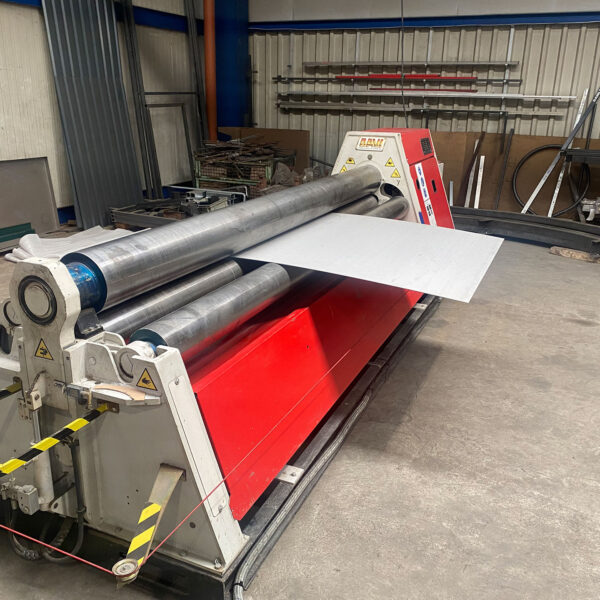

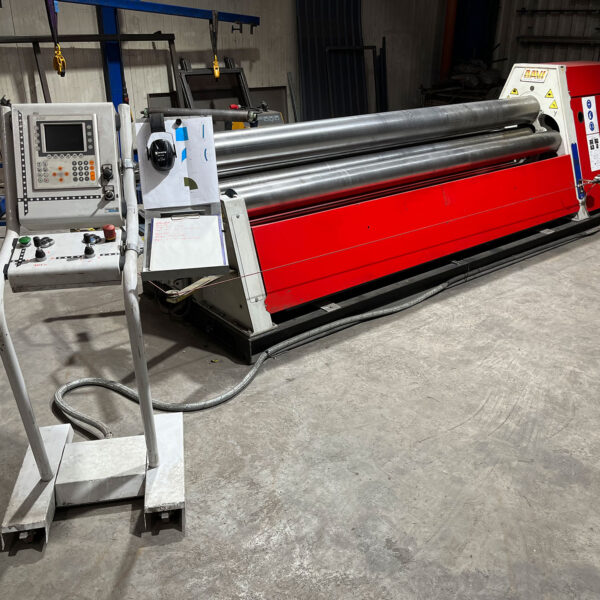

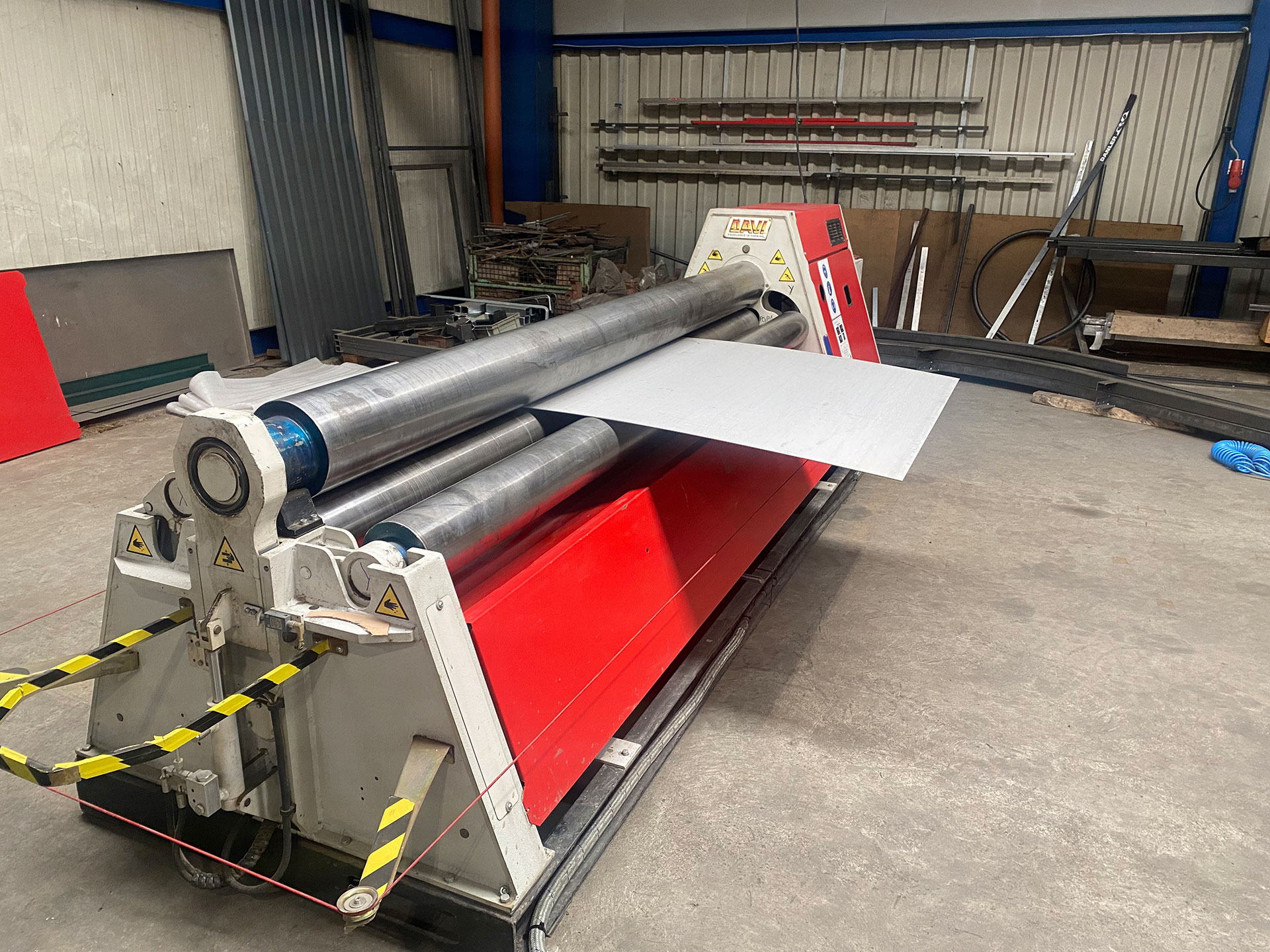

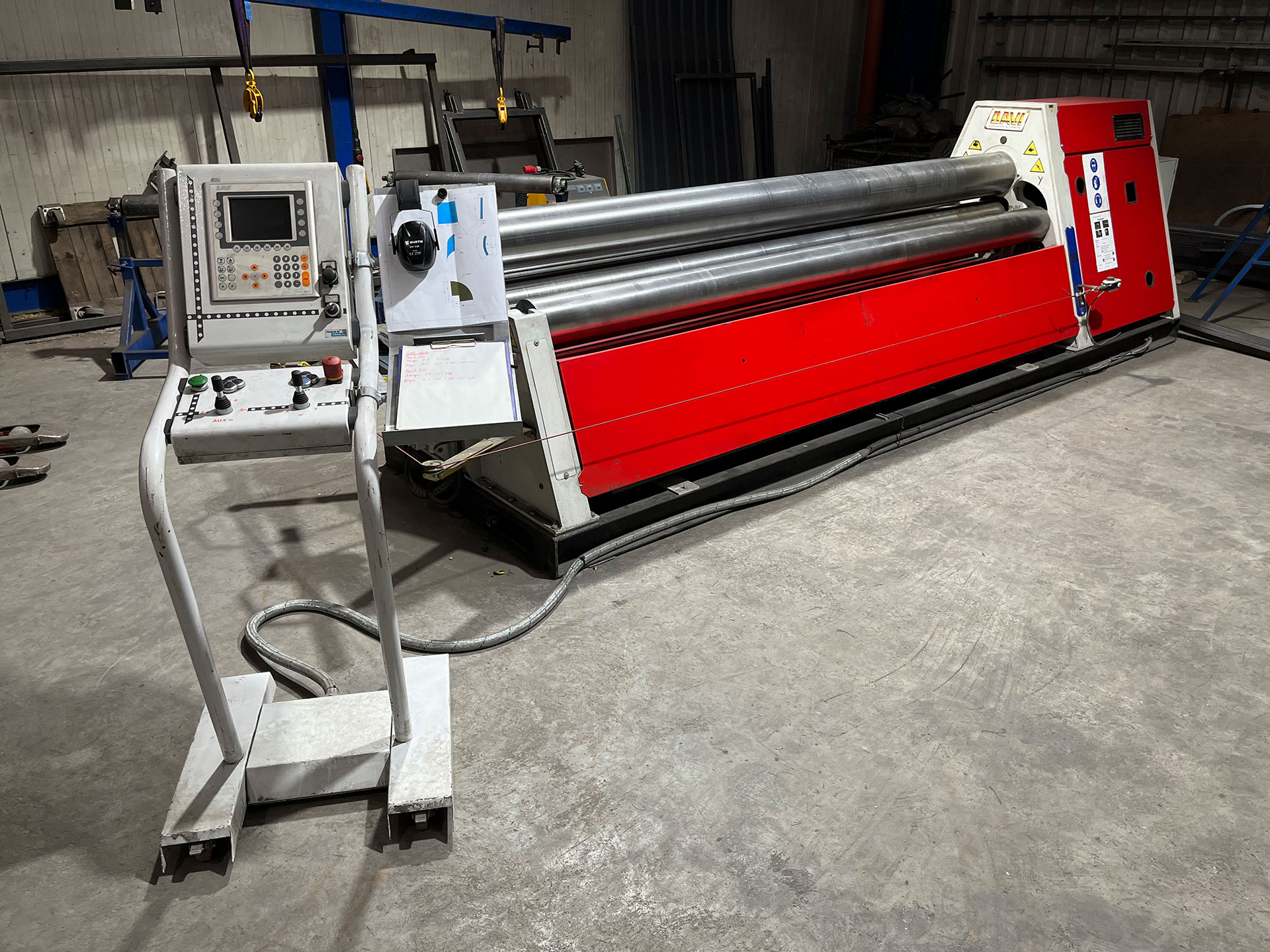

Vier-Walzen-Biegemaschine

Mit der CNC-gesteuerten Vier-Walzen-Blechbiegemaschine können Bleche bis zu 3m Breite verarbeitet werden. Dies ermöglicht uns die Fertigung geschlossener Zylinder und Kegelstümpfe an einem Stück. Durch die Anbiegefunktion entfällt das Anbiegeende am Anfang und Ende der Biegung bei Blechen bis zu 6mm Stärke.

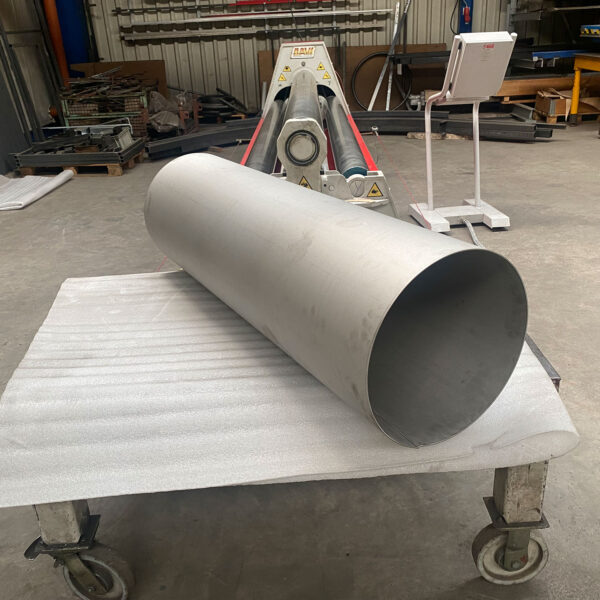

Fließende Übergänge im Stoßbereich sind erstrebenswert, gerade beim Bau von Behältern oder industriellen Anlagen. Wir haben durch diese digital gesteuerte Werkzeugmaschine die Möglichkeit, identische Biegungen zu automatisieren. Die Fertigung größerer baugleicher Mengen wird dadurch besonders wirtschaftlich.

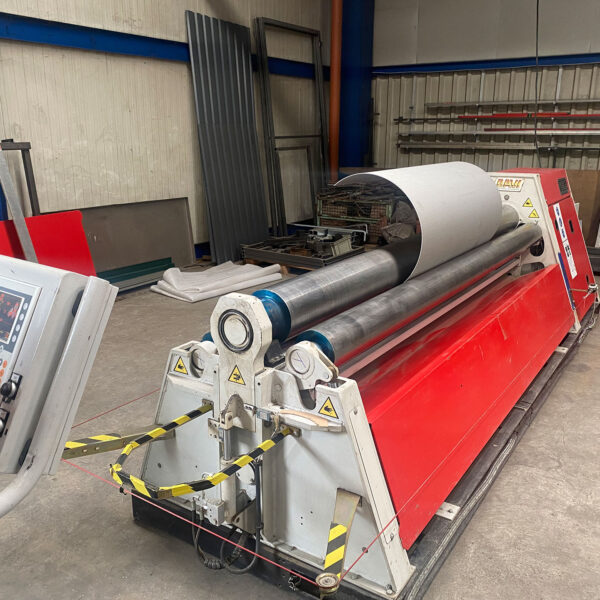

Hier sehen Sie die Maschine beim Biegen eines Zylinders.
